Как заменить основную камеру в Samsung Galaxy S4?

В прошлой статье мы писали, как производится замена сенсорных кнопок на мобильном телефоне Samsung Galaxy S3 GT I9300. Сегодня мы расскажем, как заменить основную камеру в Samsung Galaxy S4.

Однако мы вновь напоминаем, что данная инструкция является лишь рекомендацией, а вся ответственность за действия лежит только на исполнителе. Если вы сомневаетесь в своих силах, то лучше обратиться к специалистам сервисного центра Art-Gsm, которые выполнят ремонт Samsung Galaxy S4 быстро и с гарантией. Если же вы намерены попробовать свои силы, то внимательно изучите данную инструкцию.

Для замены камеры на Samsung Galaxy S4 вам понадобится:

• Отвертка
• Пинцет
• Диэлектрическая лопатка или спаджер
• Пластиковая лопатка

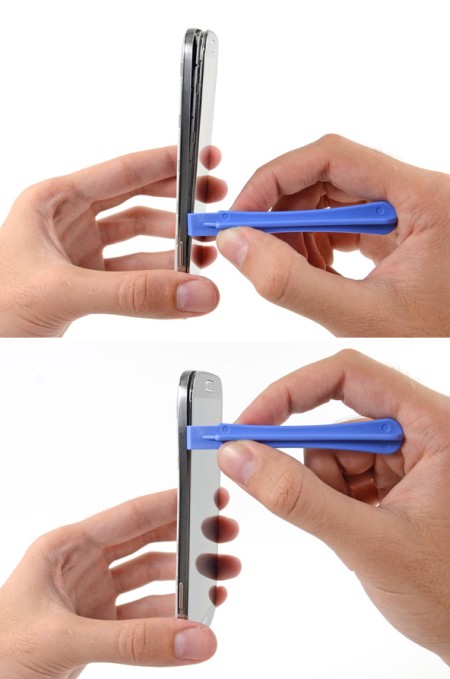

Если все инструменты есть под рукой, а также вы успели купить камеру Samsung, то можно приступать к работе.

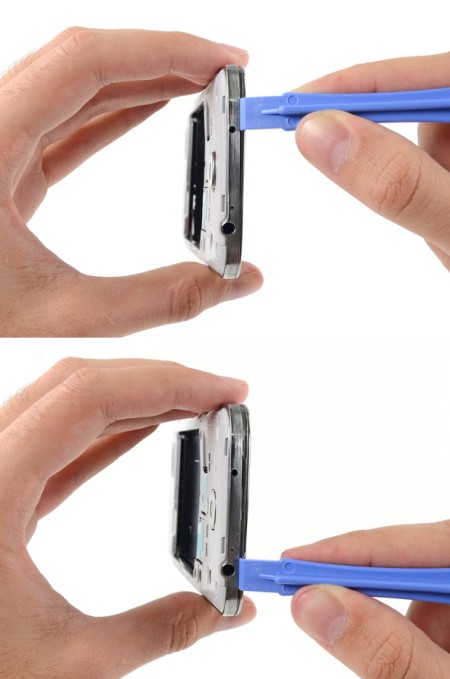

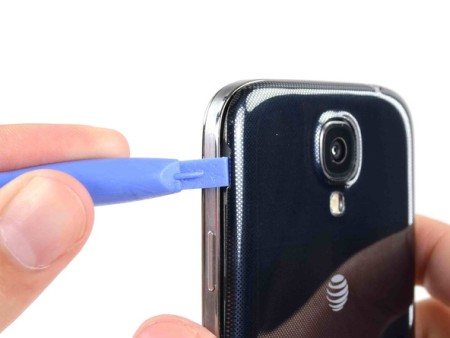

Шаг 1. Аккуратно подденьте заднюю панель смартфона с помощью тонкой пластиковой лопаточки. Лучше поддеть крышку корпуса на уровне основной камеры и кнопки Power.

Шаг 2. Когда крышка выйдет из крепления в указанном месте, можно аккуратно потянуть ее вверх, чтобы поднять панель полностью.

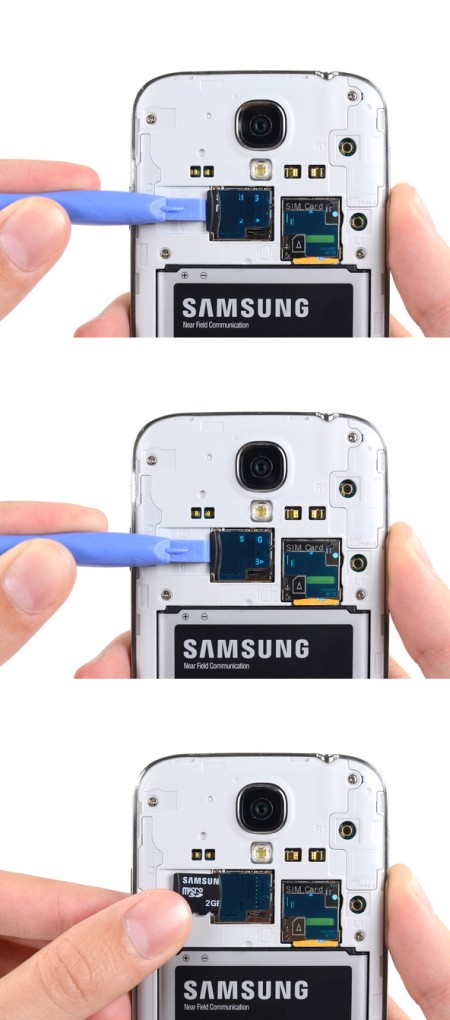

Шаг 3. Теперь с помощью спаджера нужно аккуратно изъять карту памяти. Для этого сначала надавите на нее до характерного щелчка, после чего сработает выдвижной механизм, и карта сама выдвинется из слота. Как только это произошло, вынимаем карту памяти.

Шаг 4. Подцепите аккумуляторную батарею и приподнимите ее, чтобы вынуть из корпуса.

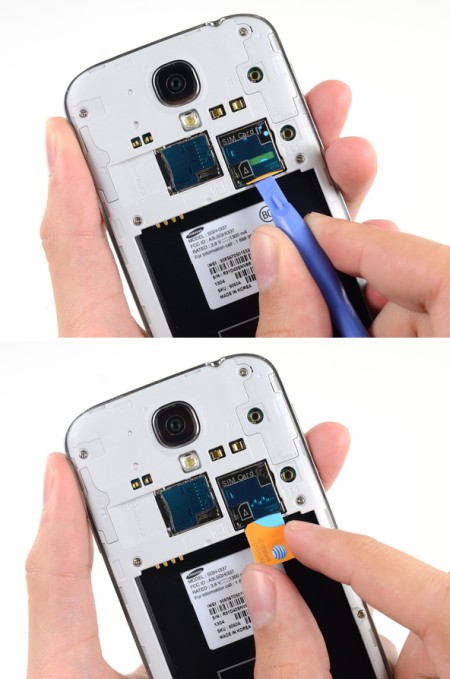

Шаг 5. Вынимаем сим-карту из смартфона. Механизм изъятия карты похож на шаг 3.

Шаг 6. Приступаем к работе со средней рамкой. Она прикреплена к корпусу Samsung Galaxy S4 9 винтами по 4 мм. Поэтому нужно сначала открутить все винты отверткой нужного размера.

Шаг 7. Помимо винтов боковую рамку на дисплейном модуле удерживают несколько пластиковых защелок, расположенных внутри. Чтобы снять рамку, защелки необходимо обязательно раскрыть, иначе они будут сломаны. Для этого вставьте инструмент между защитным стеклом дисплея и хромированной рамкой, двигайте инструмент в сторону ближайшего угла, попутно раскрывая с его помощью все встречающиеся на пути защелки. Здесь нужно проявить максимальную осторожность, поскольку всего одно неловкое движение повредит защелки.

Шаг 8. Продолжайте действия до тех пор, пока все защелки по периметру аппарата не будут раскрыты. Когда работа будет выполнена, рамка легко отойдет от дисплея.

Шаг 9. Остается отсоединить всего один угол, чтобы дисплей полностью был снят с рамки.

Шаг 10. Не пренебрегайте дополнительной проверкой своей работы. Пройдитесь еще раз инструментом по всему пути. Убедитесь в том, что все защелки обработаны.

Шаг 11. Отсоедините рамку от дисплея.

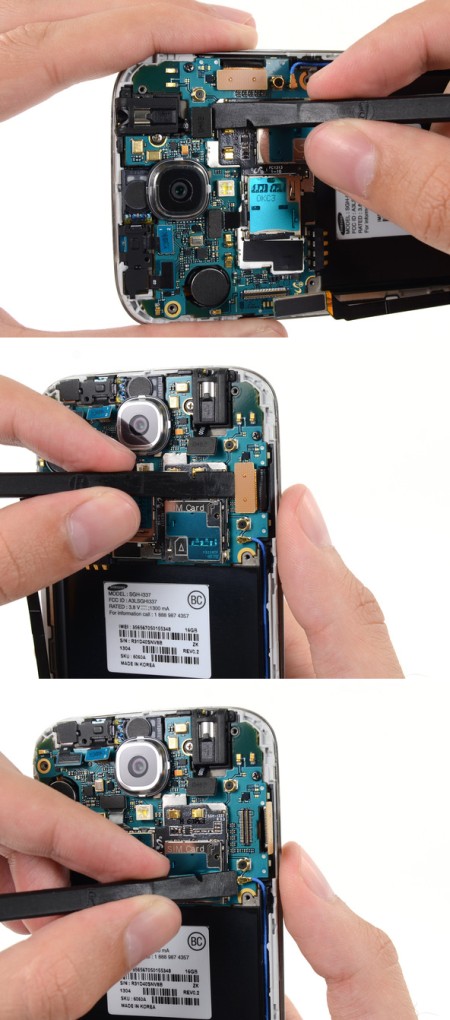

Шаг 12. Плоским концом спаджера отсоединяем шлейфы, ведущие к USB плате, фронтальной камере и динамику.

Шаг 13. Теперь по той же схеме нужно отсоединить все шлейфы разъема наушников, цифрователя и дисплея. Не забудьте отсоединить провода, которые идут к антенне.

Шаг 14. Здесь на вашем пути будет единственный винт на 2,4 мм, закрепляющий материнскую плату смартфона. Открутите его.

Шаг 15. Аккуратно извлеките системную плату из корпуса, придерживая за края. Опасайтесь удара статического электричества. Конечно, разряд будет небольшой, но ощущения все-таки будут неприятные.

Шаг 16. Плоской частью диэлектрической лопатки аккуратно отсоедините гнездо основной камеры смартфона.

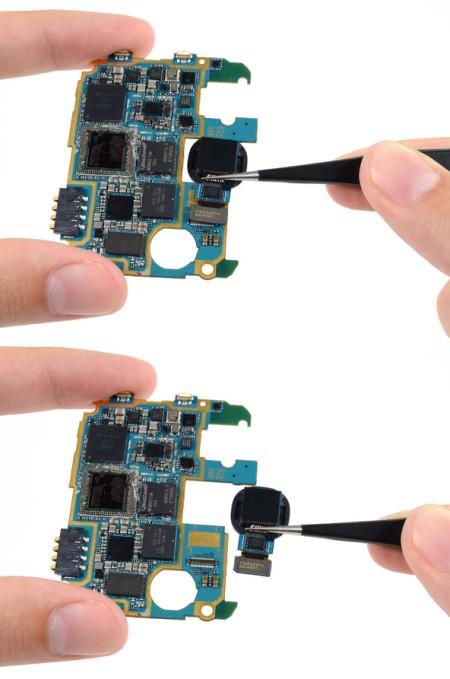

Шаг 17. При помощи пинцета снимите модуль задней камеры с платы, после чего нерабочий элемент можно заменить новым.

Шаг 18. Теперь проделайте все процессы в обратном порядке, чтобы собрать Samsung Galaxy S4.
